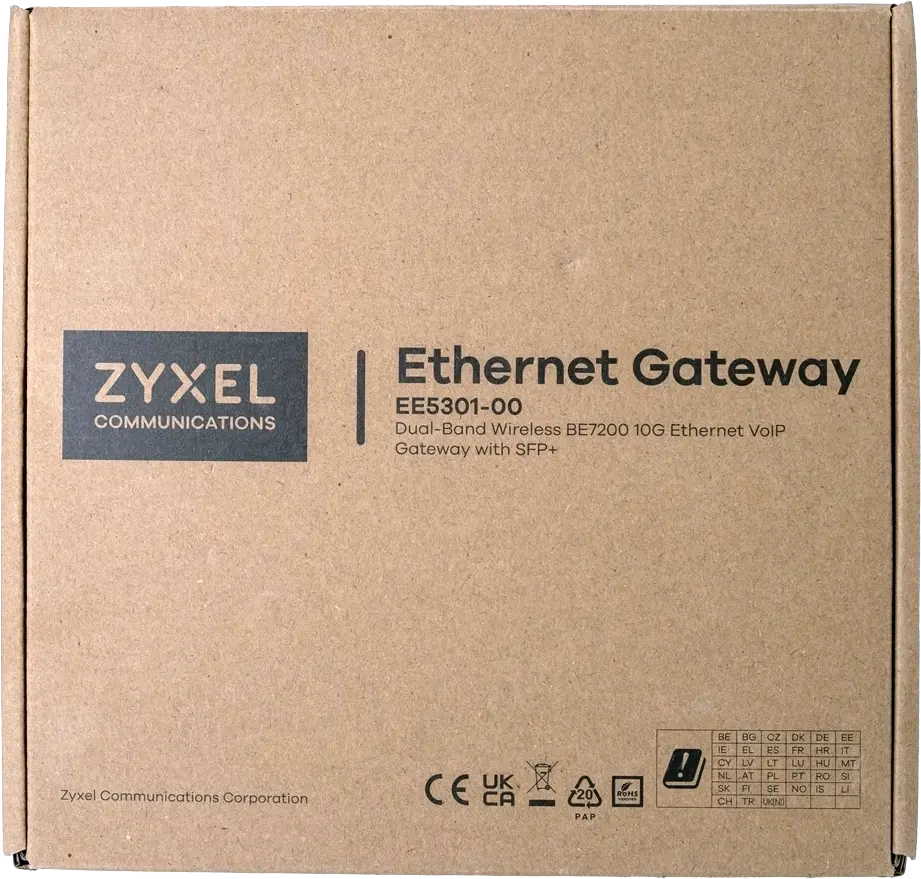

Zyxel EE5301 -reitittimen pakkaus

Tarkista, että pakkauksesi sisältää seuraavat osat

  • 1x Zyxel EE5301 -laite.
  • 1x Virtalähde.
  • 1x SFP-moduuli.
  • 1x Valokuitukaapeli.

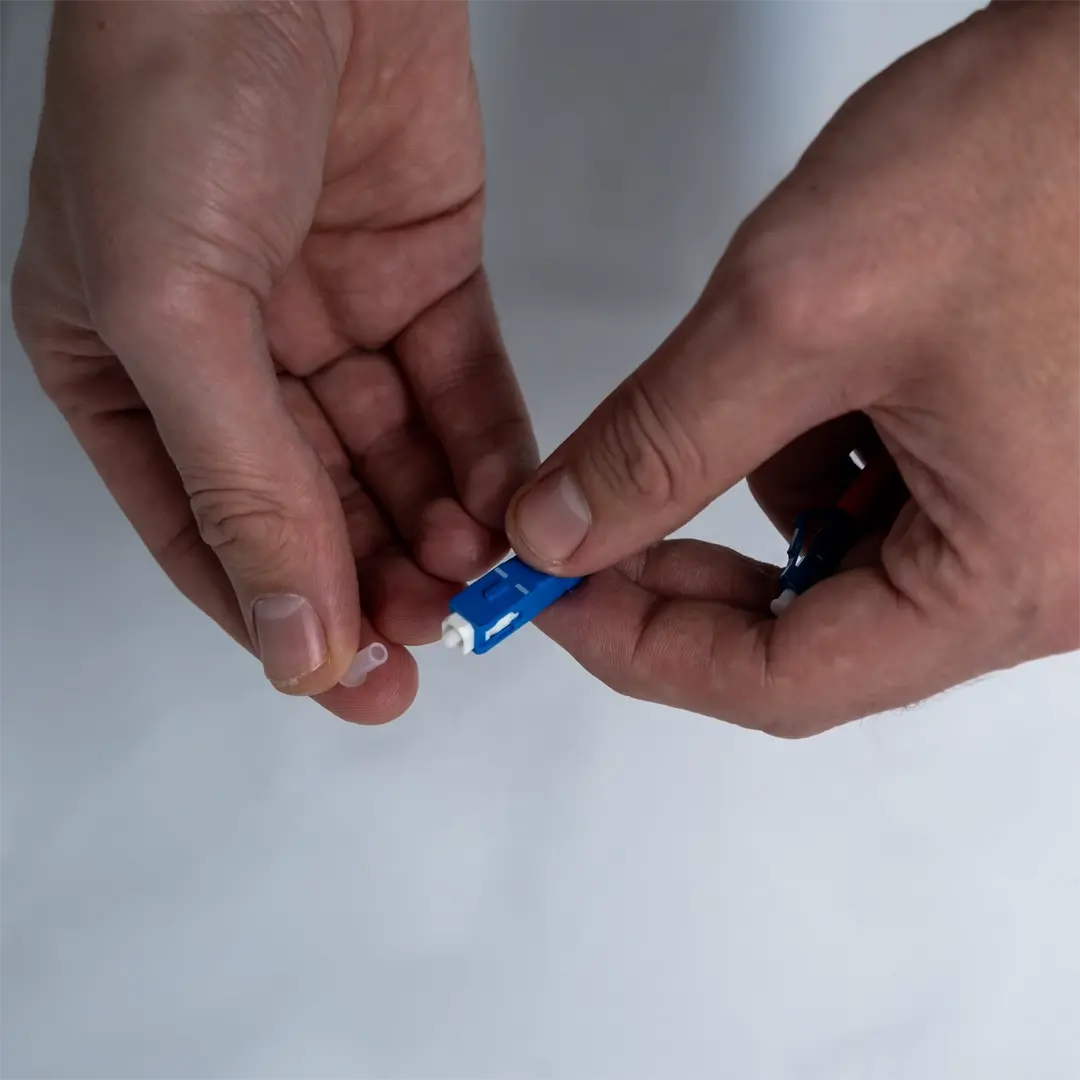

Henkilö poistaa läpinäkyvän suojatulpan sinisen valokuitukaapelin päästä.

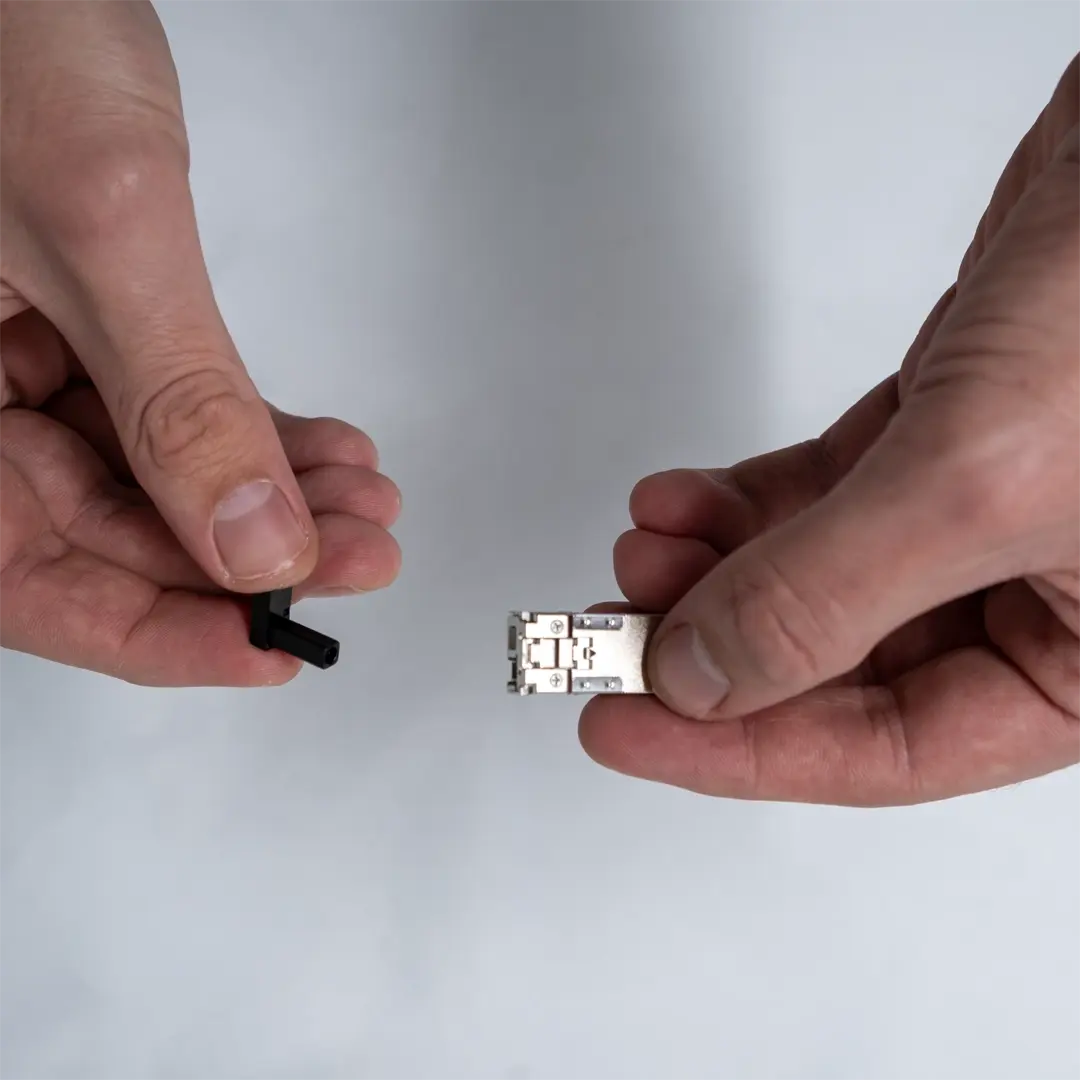

Henkilö pitää SFP-moduulia toisessa kädessä ja poistaa mustan suojatulpan toisella kädellä.

Valmistele valokuitukaapeli ja SFP-moduuli

Poista suojatulpat valokuitukaapelin liittimistä (katso kuva 1) sekä pölysuoja SFP-moduulista (katso kuva 2).

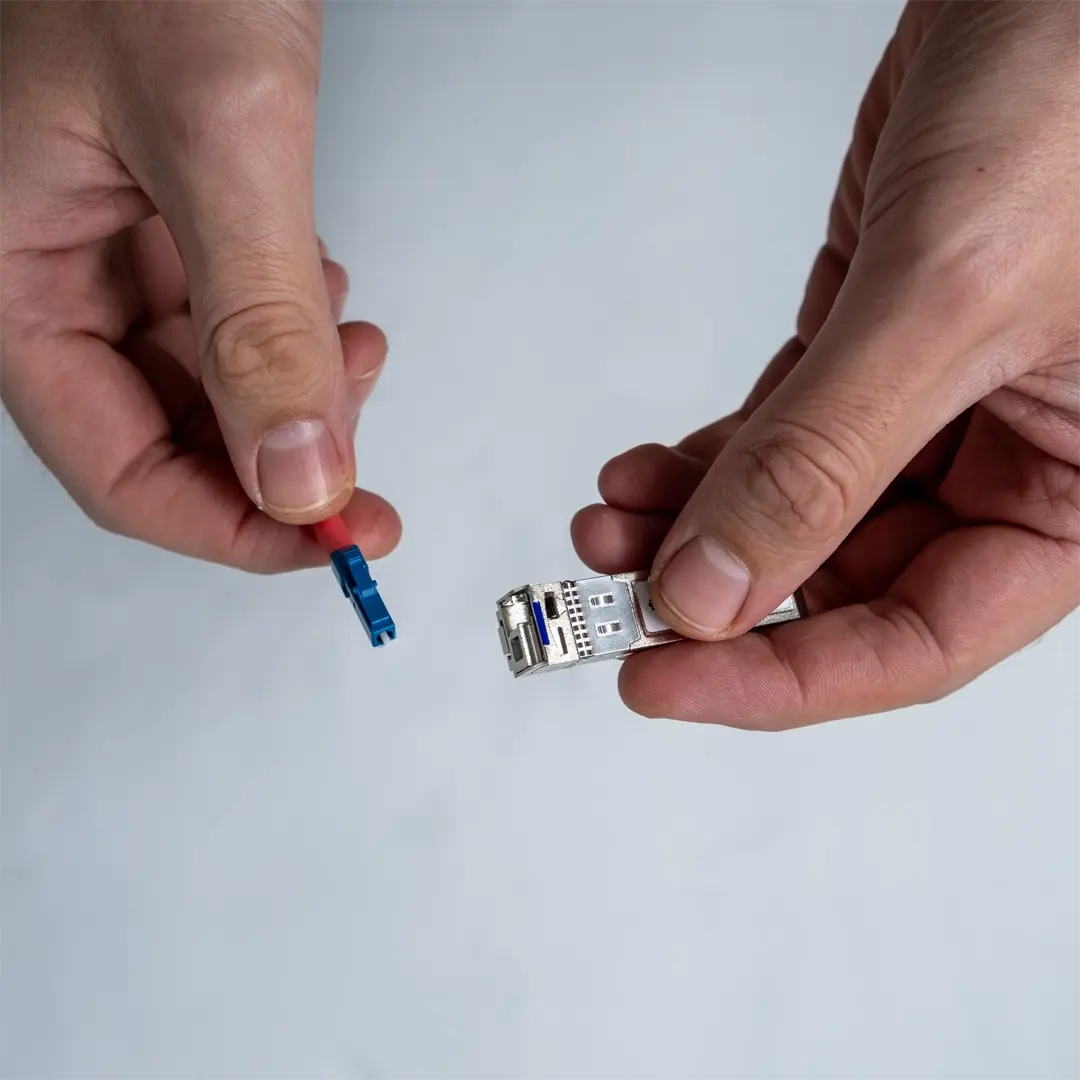

Henkilö pitää SFP-moduulia toisessa kädessä ja näyttää sinisen valokuitukaapelin liitintä toisessa kädessä.

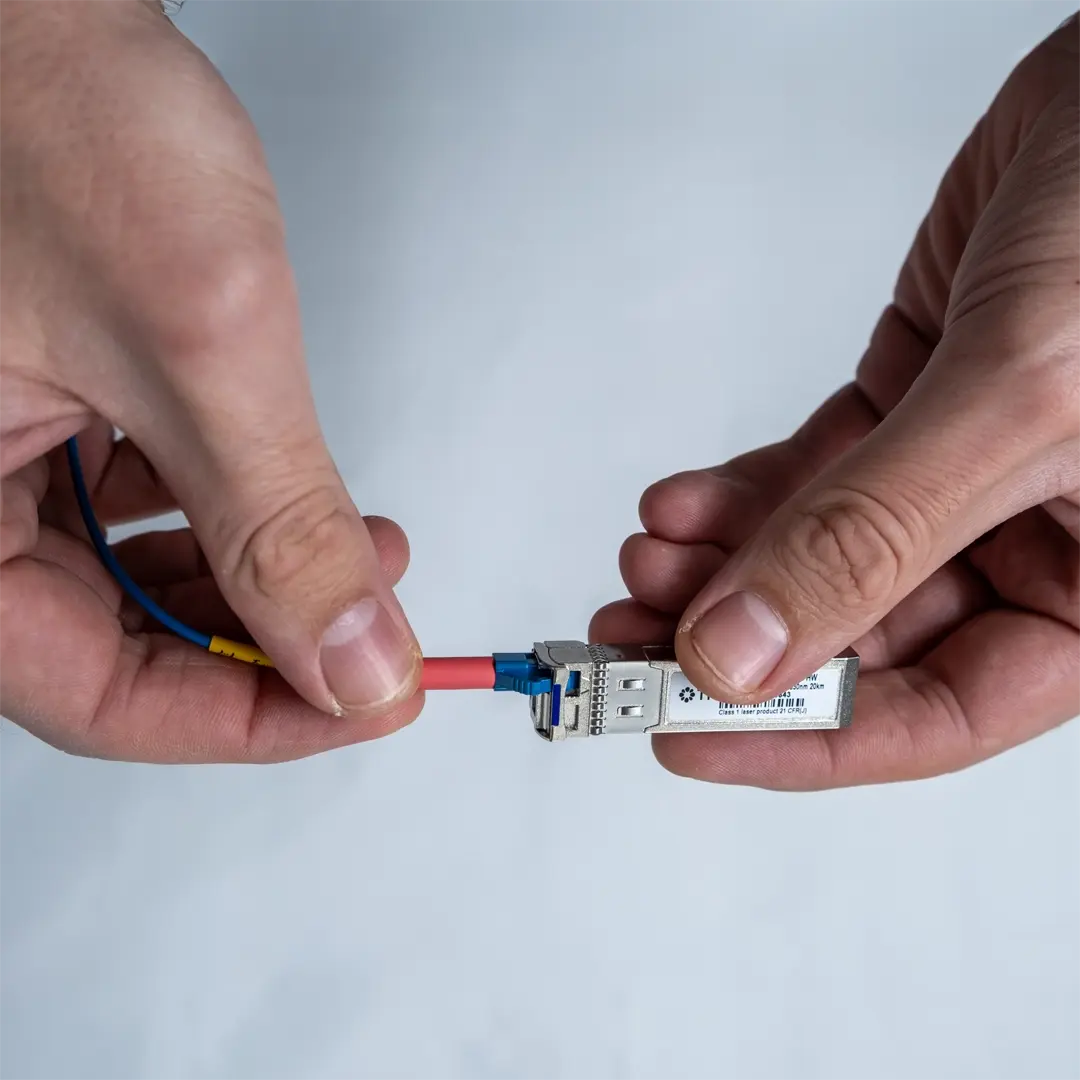

Henkilö liittää sinisen valokuitukaapelin SFP-moduuliin työntämällä liittimen varovasti paikalleen, kunnes se napsahtaa kiinni.

Kytke kuituporttiin

Aseta valokuitukaapelin pienempi liitin SFP-moduuliin. Varmista, että liitin napsahtaa kunnolla paikalleen.

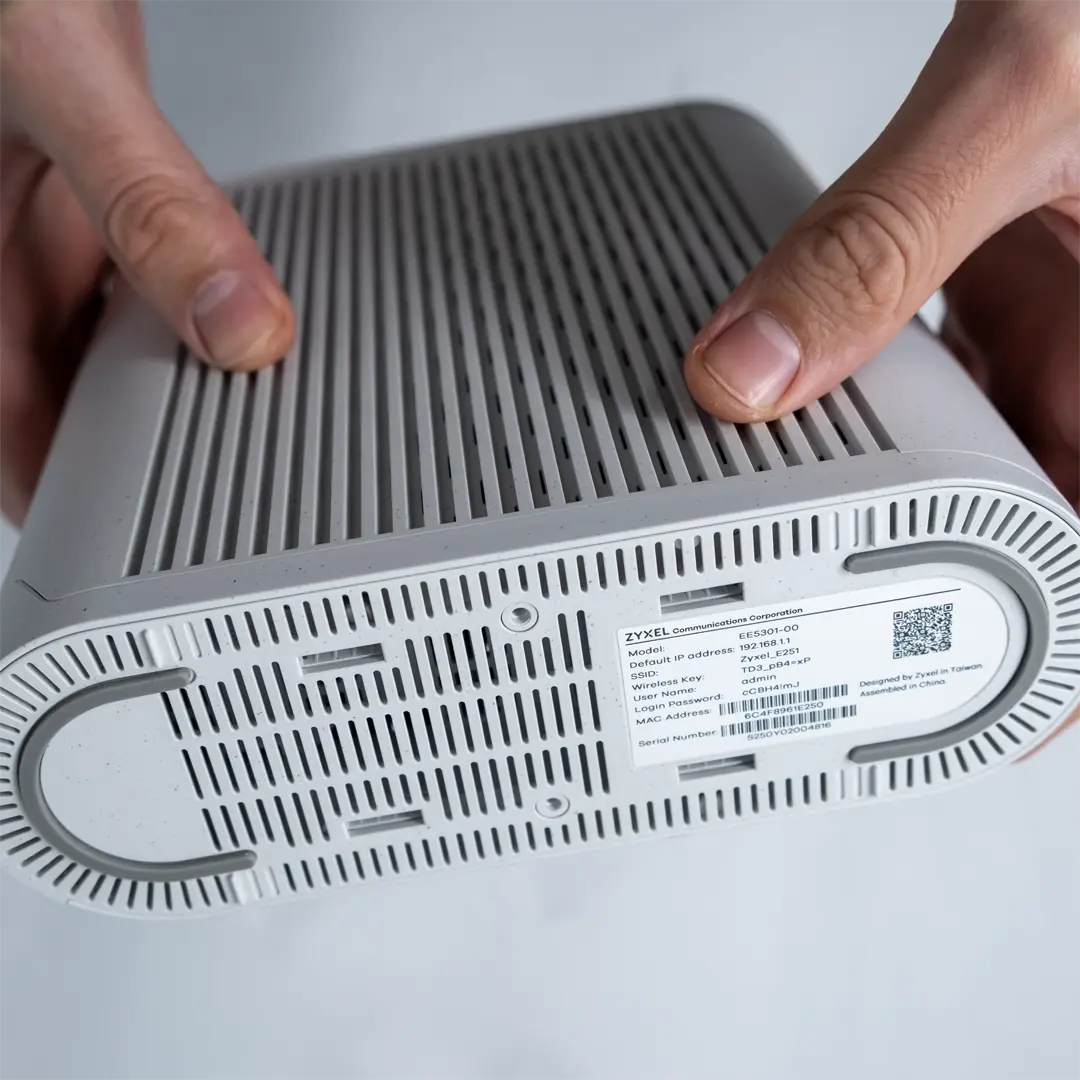

Kuva Zyxelin reitittimen pohjasta.

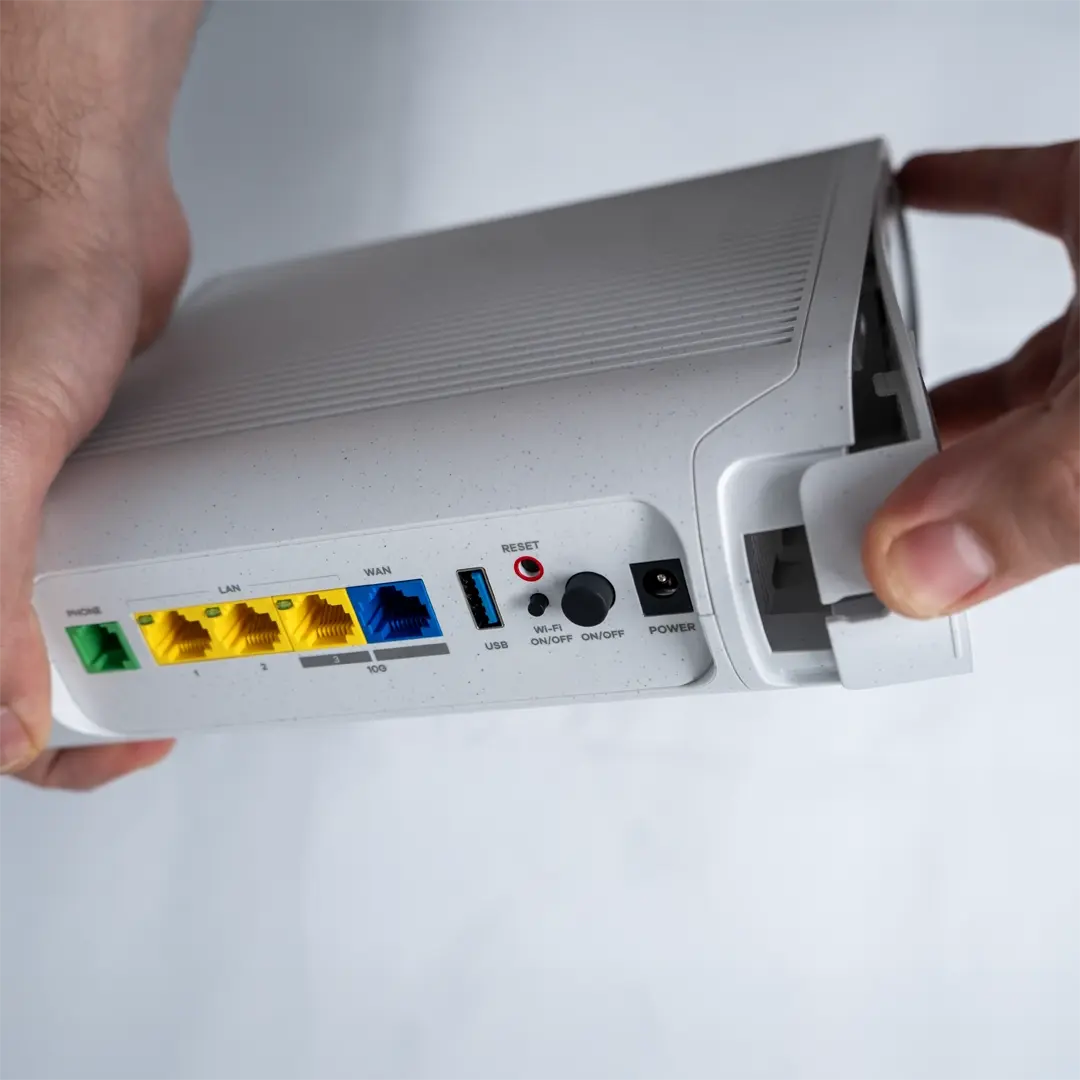

Henkilö irrottaa varovasti reitittimen pohjapaneelin vetämällä reunasta.

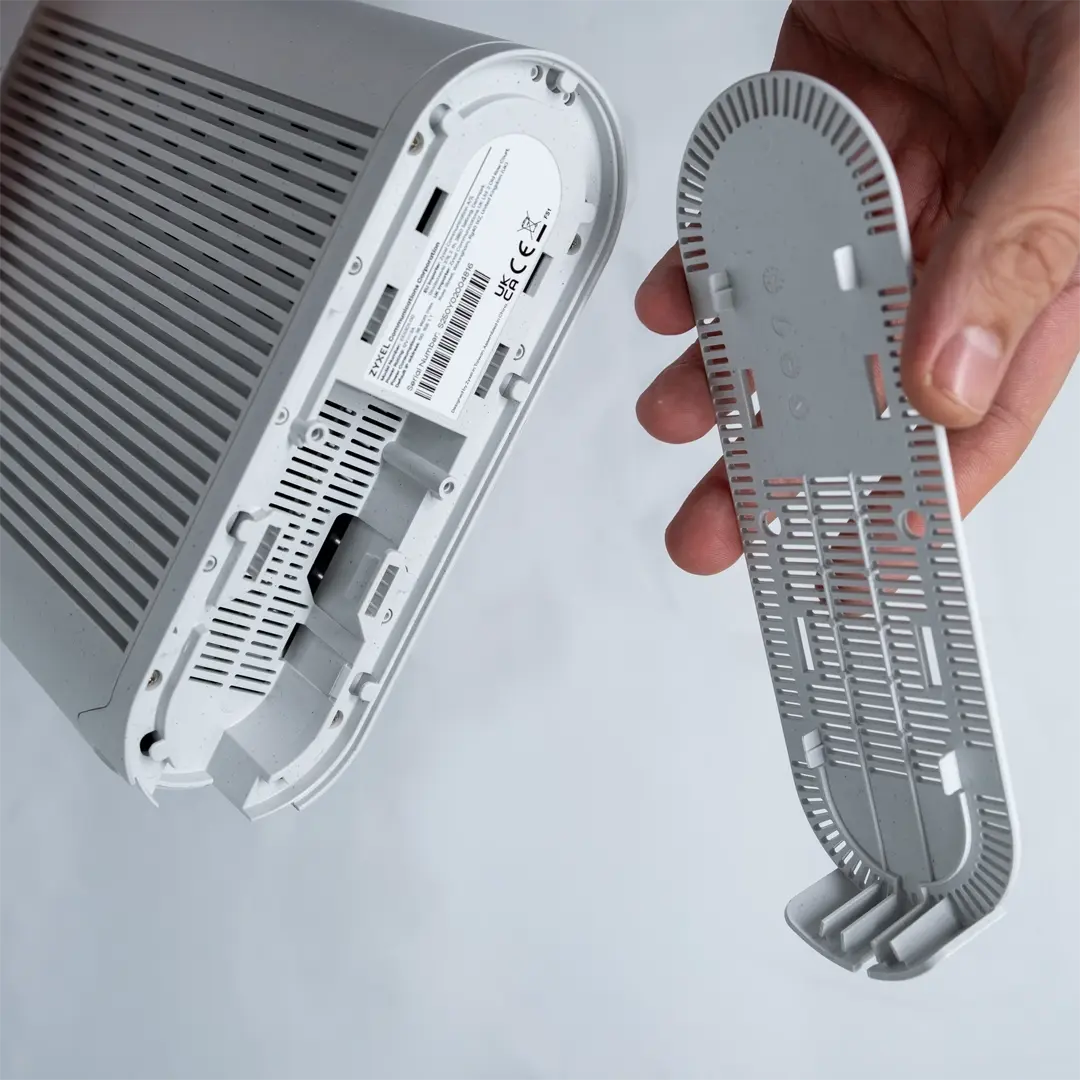

Henkilö on poistanut reitittimen pohjapaneelin ja pitää sitä laitteen vieressä siten, että laitteen pohjassa olevat liitännät näkyvät.

Irrota pohjapaneeli

Käännä reititin ylösalaisin (katso kuva 1). Pidä reititintä tukevasti toisella kädellä ja tartu paneelin reunasta toisella (katso kuva 2).

Vedä paneelia suoraan ulospäin, kunnes se irtoaa laitteen pohjasta (katso kuva 3).

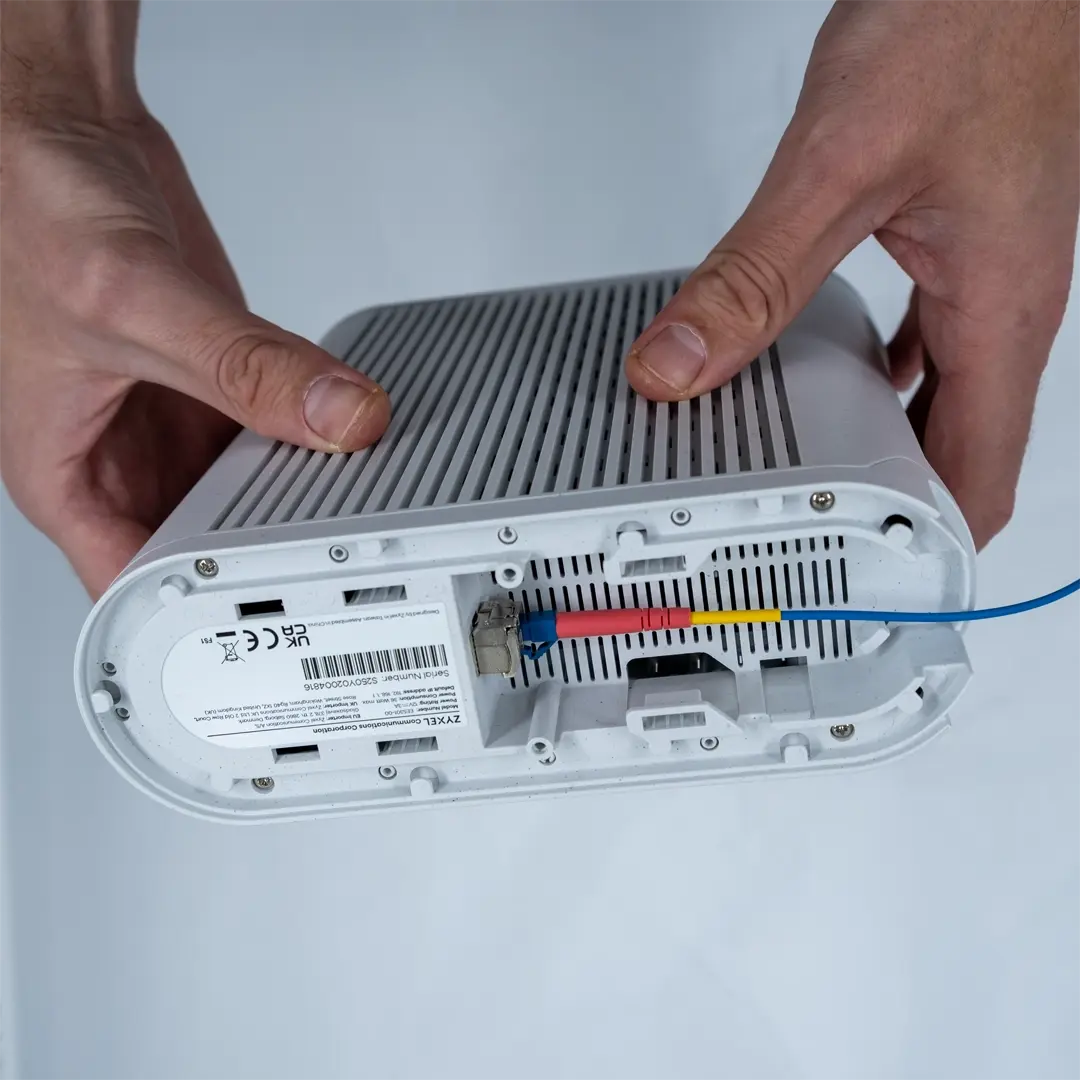

Henkilö pitää reititintä ylösalaisin ja näyttää, kuinka SFP-moduuli, johon on liitetty sininen valokuitukaapeli, on asetettu laitteen pohjassa olevaan liitäntään.

Asenna SFP-moduuli

Työnnä SFP-moduuli laitteen pohjassa olevaan liitäntään, kunnes se on kunnolla paikoillaan.

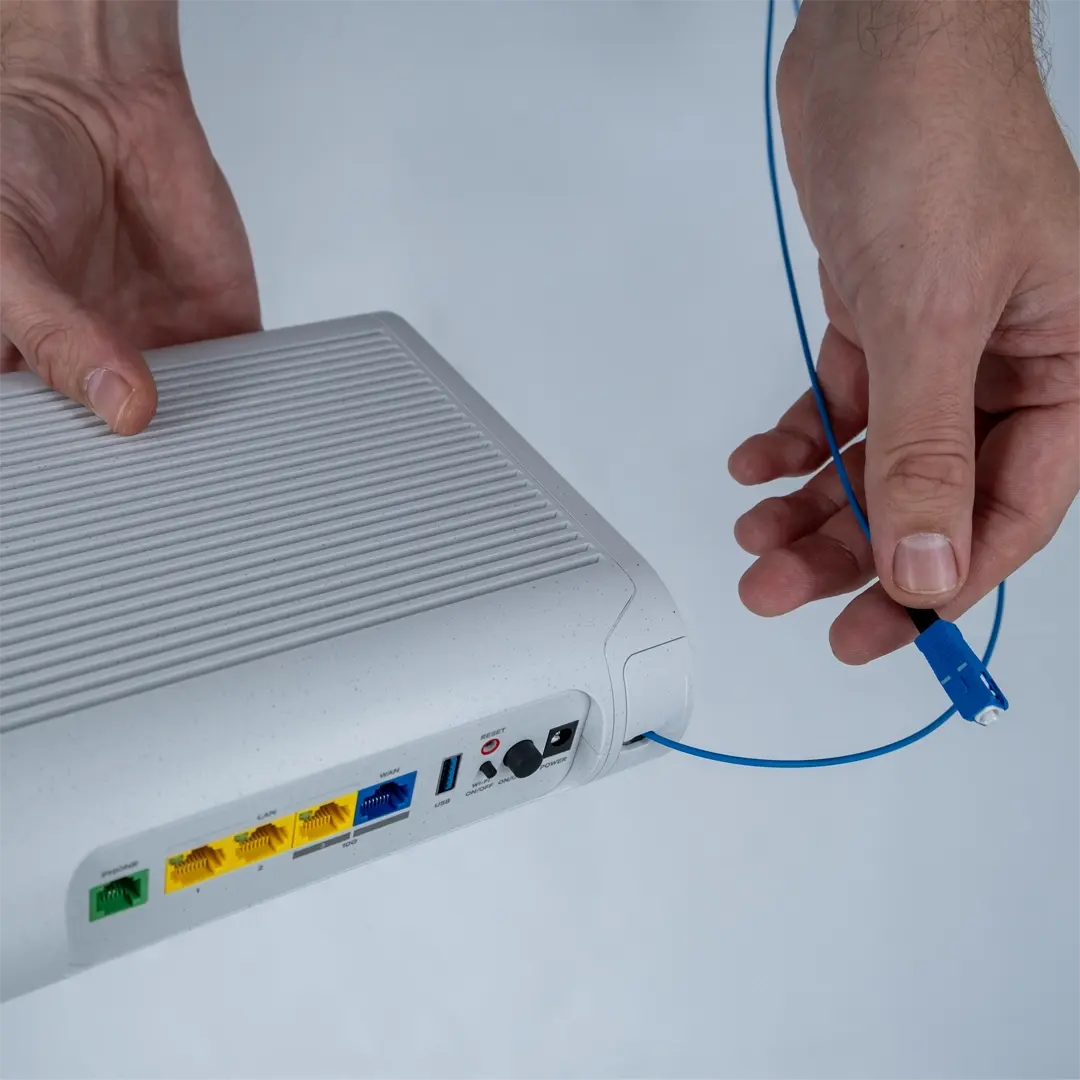

Henkilö pitää reititintä ja näyttää sinisen valokuitukaapelin, joka on tarkoitus liittää kodin kuitupistorasiaan.

Liitä valokuitukaapeli

Aseta pohjapaneeli takaisin ja paina, kunnes se napsahtaa tiukasti kiinni.

Kytke sitten valokuitukaapelin suurempi pää kodin kuitupistorasiaan.

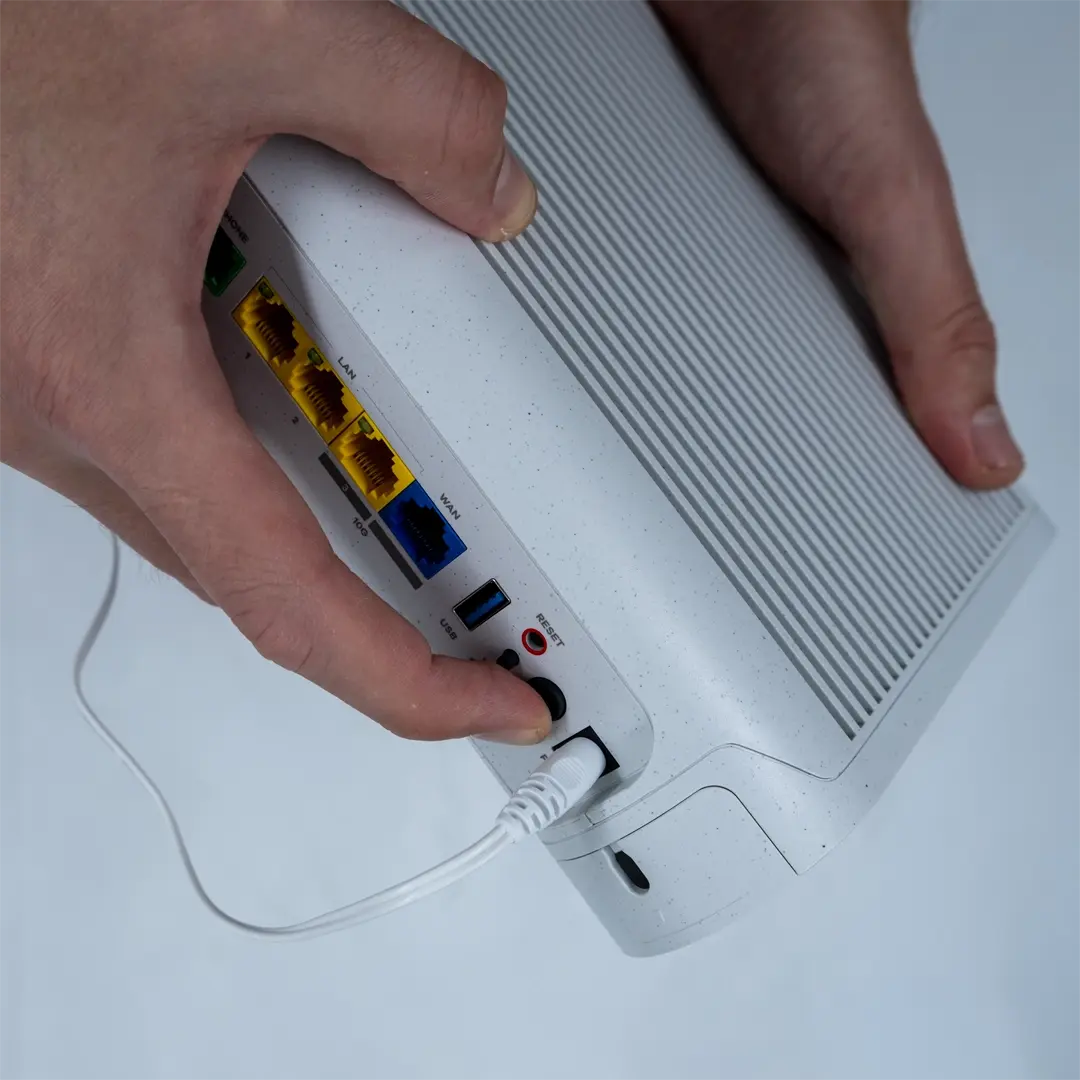

Henkilö painaa reitittimen takana olevaa virtapainiketta sen jälkeen, kun virtajohto on liitetty pistorasiaan.

Käynnistä reititin

Liitä virtajohto ja paina virtapainiketta, joka sijaitsee reitittimen takana olevan virtapistorasian yläpuolella.

Odota sen jälkeen noin 15 minuuttia, kun reititin käynnistyy ja hakee tarvittavat asetukset. Joissakin tapauksissa käynnistys voi olla nopeampi, mutta jos mitään ei tapahdu, voit kokeilla laitteen uudelleenkäynnistystä.

Kuva Zyxelin reitittimen pohjasta.

Yhdistä laitteesi

Yhdistä mobiililaitteesi skannaamalla reitittimen pohjassa oleva QR-koodi tai syötä WiFi-salasana (SSID) manuaalisesti.

Voit myös liittää tietokoneen tai pelikonsolin verkkokaapelilla johonkin reitittimen takana olevista LAN-porteista.

  • Valmista!

Toivomme, että sekä laajakaistasi että Zyxel EE5301 toimivat moitteettomasti.

Jos tarvitset lisäapua, olet aina tervetullut ottamaan yhteyttä meihin Omat sivut -palvelun kautta tai soittamaan numeroon 09 424 55 555.
